一、用途

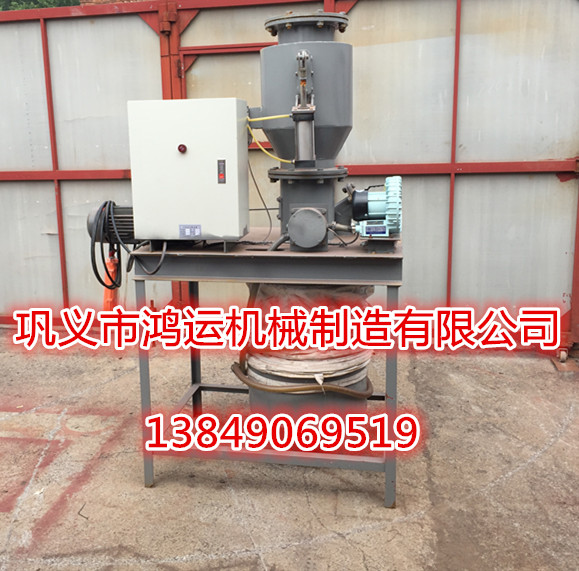

　　GSZ系列干灰散裝機是我公司引進國外干除灰系統的成功經驗而研制的產品，適用于電力、建材、化工、糧食等部門，把干燥粉狀物料裝入散裝罐式車、船中。在火力發電廠主要用于干式除灰器、灰斗或儲灰?guī)煜卵b車、裝船。本機可與料庫下給料設備聯鎖運行，罐車裝滿后，自動停止裝料，實現裝卸過程自動化，裝車效率高、粉塵污染少，是散裝粉狀物料裝車、船的理想設備。經多年運行表明是深受用戶歡迎的創新產品。
二、干灰散裝機主要結構及工作原理
　　1、可伸縮散裝機
　　可伸縮散裝機由傳動支架、卷?yè)P(yáng)機構、傳動裝置、松繩機構、槽鋼座、料位計、吸塵風機、下料管、吸塵管、散裝頭構成。物料通過下料管靠自重流入料罐，下料管與吸塵管間灰塵經吸塵風機排入受塵袋或灰?guī)臁Ｏ铝瞎芘c吸塵管是可伸縮管，借助其下降、上升，散裝頭的升降是通過卷?yè)P(yáng)機傳動系統，及其安全控制裝置、松繩機構來實現的。
　　2、干灰散裝機下降頭外襯橡膠層，與罐車密封嚴密。
　　3、下降頭為雙錐式結構，提升后將下料口自動封閉。
　　4、料粒計采用原裝進口的固體音叉限位開關，質量好，靈敏準確可靠。
 三、運行方式
　　分：手動-自動-遠控-停止四個功能選擇，單機操作時，可手動任意控制電除塵器的一、二、三電場的但電場集灰斗卸灰除灰工作；在自動狀態下；可憑電除塵器的料位開關控制粉塵加濕機的運行與停止。在遠控狀態下：可由操縱室的微機控制信號、操作臺人工控制信號、聯機信號等方式，遠距離控制粉塵加濕機的運行狀態。在停止?fàn)顟B(tài)下；該機內部電路全部封鎖處關閉狀態，以便與維修人員進行現場的設備維修和保養。本電控箱可以同時控制電動鎖氣器、粉塵加濕機、干灰散裝機等所有配套電器設備。
　　本機適用于電力、建材、化工、糧食等部門，可把干燥粉狀物料裝入散裝罐式汽車、火車、輪船中，在火力發電廠主要用于灰斗或貯灰?guī)煜卵b車，本裝卸機與料庫下的給料設施聯鎖運行，實現裝卸過程自動化，裝車效率高，粉塵污染小，是散裝粉狀物料裝車的理想設備。

技術參數：

項目\型號 GS150-800 GS150-1500 GS150-3000 出料口伸縮距離 (mm) 800 1500 3000 出料口升降速度 (mm) 5 5 5 出料口徑 (mm) Φ203 Φ203 Φ203 進料口徑 (mm) DN150(PN1.0) DN150(PN1.0) DN150(PN1.0) 最大設計動力 (t/h) 200 200 200 外形尺寸 (mm) 2900×727×1200 2900×727×500 2900×727×2000 重量 (kg) 328 385 463 排塵風機參數 型號4-72-12 No2。8A 全壓933Pa 流量1480m3/h N=1.5kw 升降裝置參數 電機0.75kw 三相380V JC25%

注：1、為有效地控制裝車速度，本產品配套供應定量給料設備電動給料機，將給運行帶來很大方便。     2、本產品配套供應電控柜，可控制二臺（或一臺）散裝機運行。     鞏義市鴻運機械制造有限公司是集研究、設計、制造于一體的現代化企業。主要從事研發與制造粉體物料氣力輸送及灰?guī)炫涮自O(shè)備的生產廠家。主要產品：料封泵、輸粉機、粉煤灰氣力輸送系統，石灰石粉氣力輸送系統、粉料輸送泵、噴射輸送泵、返灰泵、干灰散裝機、雙軸加濕攪拌機，DMC脈沖布袋除塵器、真空壓力釋放閥、手動插板閥、電動給料機（鎖氣器）、氣動圓頂閥、自動雙側庫底卸料器等氣力輸送系統及灰?guī)炫涮自O(shè)備。有關產品詳情請致電0371-69573555，可為您提供完整氣力輸送及灰?guī)炫涮紫到y(tǒng)最優解決方案。
